Der TAE-Tester und -Prüfstecker

Messmittel mit der schnell der Status der Telefonleitung angezeigt wird.

"LineChecker"

Abb. 01b: Produktbild aus der Bedienungsanleitung vom Händler
Einsatz: Der LineChecker ist ein Messmittel und überprüft, ob die analogen Anschlussleitungen an der an F- oder N-kodierten TAE-Dose richtig angeschlossen wurden. Über 3 LED (grün, rot, gelb) wird der Status des Anschlusses angezeigt. Da die Versorgung durch den Schleifenstrom erfolgt, ist keine Batterie notwendig. Ein einfacher schneller Test Ihres Anschlusses ist damit in Sekunden möglich.

Technische Daten

LED-Anzeige:
  • Gelbe und grüne LED für Testen der Polarität
  • Rote LED zum Überprüfen des Schleifenstromes
  • Stromversorgung durch Schleifenstrom
  • Einfache Prüfung ohne komplizierte Messgeräte
Lieferumfang:

Erfahrungen

2020-11-04, __./FSc+HSc:
FSc: In der Praxis, habe ich es das bei der Prüfung der Tk-Anlage benutzt. Damit konnte ich feststellen ob die Polarität richtig ist und ob eine Verbindung zwischen den TAE-Dosen und der Tk-Anlage besteht.

Wir haben unseren LineChecker in einer beschalteten TAE-Dose (Abb. 01a) in einem Spannungsbereich von -17,0V bis +17,4V ausgemessen.
Ausmessen des TAE-Prüfstecker "LineChecker".
  • taete02f.jpg

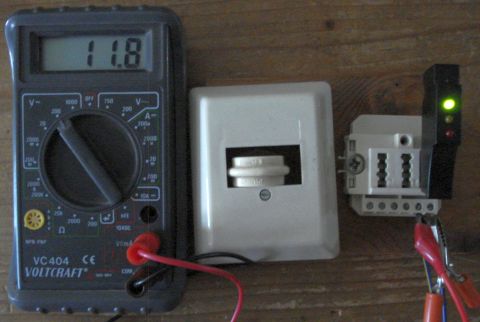

    Abb. 01a: Aufbau für die Messungen:
    Spannung beträgt von La zu Lb = + 11,8V.
    Gemessen wurde die Spannung ULb - La von Leitung Lb zur Leitung La mit einem Digitalmultimeter.
    Tabelle 01: Gemessene Spannung zwischen Anschluss La und Lb
    LED-Anzeige Funktion Messungen
    ULb - ULa in V
    Keine _ _ _ Keine Verbindung 0V … + 8,1V
    0V … - 6,3V
    Rot _ _ _ Linienstrom < 20mA + 8,2V … + 9,8V
    - 6,4V … - 8,0V
    Gelb _ _ _ O.K. Linie B-A - 8,1V … - 13,4V
    Grün _ _ _ O.K. Linie A-B + 9,9V … + 13,4V
    Rot + Grün _ _ _ Linienstrom AB> 60 mA + 13,5V … + 17,1V
    Rot + Gelb _ _ _ Linienstrom BA> 60 mA - 13,5V … - 17,0V
  • Die Negativen Spannungen wurden gemessen, wenn die Leitung Lb (Anschluss 2) eine kleinere Spannung hat als die Leitung La (Anschluss 1).
  • Die positiven Spannungen dagegen, wenn die Leitung Lb (Anschluss 2) eine größere Spannung hat als La (Anschluss 1).

Optimal für Deutschland ist der Gelb angezeigter Zustand mit der negativ gemessenen Spannung zwischen Anschluss Lb und La. Ein Grün angezeigter Zustand ist auch noch Ok, da die Telefone heut zu Tage eine Erkennung der Polarität integriert haben. Sonst würden sie hierbei nicht funktionieren.
