SCART-Anschluss

Ein Oldi und immer noch im Gebrauch. Verteiler, Kabel und noch vieles mehr. Was SCART heißt kann im Glossar nachgelesen werden.

Pinbelegung des Scart-Anschluss

Tabelle 01: Pinbelegung des Scart-Anschluss

  21   Abschirmung Masse
20 FBAS Video Eingang 1VSS
19 FBAS Video Ausgang 1VSS
18 RGB Austastsignal Masse
17 FBAS Video Masse
16 RGB Austastsignal
15 RGB Rot Signal (analog 0,7VSS)
14 Datenleitung Masse
13 RGB Rot Masse
12 Datenleitung 2
11 RGB Grün Signal (analog 0,7VSS)
10 Datenleitung 1
9 RGB Grün Masse
8 Schaltspannung 12V
7 RGB Blau Signal (analog, 0,7VSS)
6 Audio Eingang Links
5 RGB Blau Masse
4 Audio Masse
3 Audio Ausgang Links
2 Audio Eingang Rechts
1 Audio Ausgang Rechts

Details können unter (/117/ S. 118, Scart-Anschluss) nachgelesen werden.

Anmerkung: Die Schaltspannung 12V an PIN=8 ist für die automatische Umstellung vom Antenneneingang auf den SCART Eingang (A/V) am Fernseher erforderlich. Das bedeutet, wenn ein Gerät mittels SCART-Kabel am Fernseher verbunden ist und dieses eingeschaltet wird, schaltet der Fernseher automatisch auf den SCART-Eingang (A/V) um.

Wenn bei der Verbindung mit SCART zwischen dem Fernseher, Videorecorder, DVD-Player, Receiver usw. die Schaltspannung nicht mit durchgeschaltet wird, muss am Fernseher manuell auf den SCART Eingang (A/V) umgeschaltet werden. (P01/AV/RGB) Als A/V wird der SCART-Eingang bezeichnet.

SCART-Kabel

Bei einem SCART-Kabel ist darauf zu achten das die Anschlusspins aus gehärtetem Metall sind und sich nicht so schnell verbiegen (Verpolung), eher brechen sie. Die Anschlusspins sollten auch fest in den Stecker eingefasst sein (Nicht Kontakt).

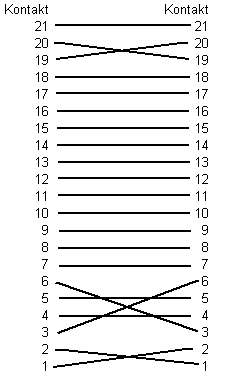

Abb. 01a: Adrenbelegung eines SCART-Kabels

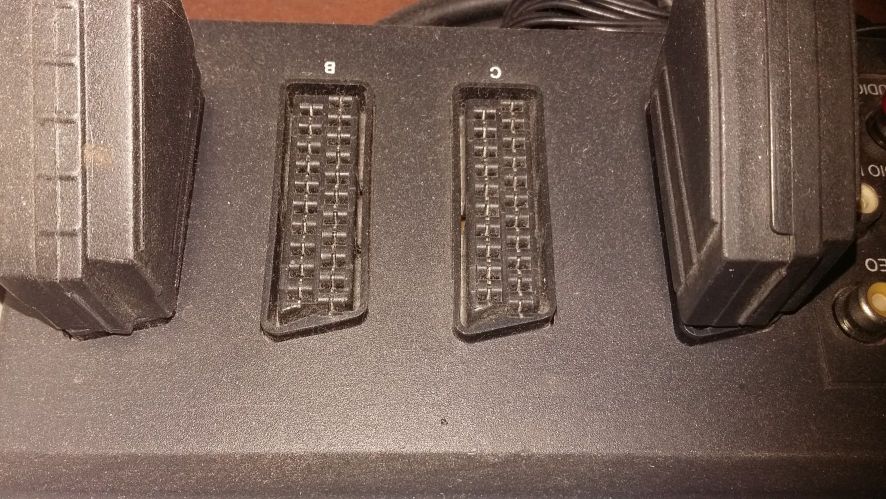

Abb. 01b: SCART-Kabel
Die Kontakte 21, 18, 17, 14, 13, 9, 5 und 4 sind Masseleitungen für die 7 Datenleitungen welche 1:1 verbunden sind. Kontakt 21 ist die Abschirmumg. Die Kontakte 1 und 2 müssen gekreutzt werden weil, ein Audio Ausgang Links auf ein Audio Eingang Links geschaltet werden muss. Genauso ist es auch bei den Kontakt 3 und 6 für den Audio Ein-/Ausgang Rechts. Des weitern müssen die Kontakte 20 und 19 auch gekreutzt werden da auch der Video-Eingang auf ein Video-Ausgang geschaltet werden muss. Die restlichen Kontakte werden 1:1 verbunden.
