Per DIN und PS/2 angeschlossene Tastatur

DIN- und PS/2-Kabel plus die dazu gehörenden und auch die damit angeschlossenen Geräte, wie die Tastatur, werden hier aufgezeigt. Eine AT-Tastatur hat einen Nummern-, Cursor- und Funktionstastenblock.

Tastatur-Kabel

DIN

Abb. 02: Hier ist ein DIN-Stecker mit einer Delle zusehen
Abb. 03: Hier ist ein DIN-Anschluss auf dem Mainboard zusehen
Die Tastatur ist das wichtigste Eingabegerät eines PCs. Es gibt verschiedene Tastaturarten für einen PC (z.B. XT-Tastaturen mit 84 Tasten und AT-Tastaturen mit 101 bis 104 Tasten) (/106/, S. 82 Die Tastatur). Der Tastaturanschluss bei älteren PCs ist die 5-polige DIN-Buchse. Der DIN-Anschluss wird heute noch verwendet, aber nicht mehr so häufig.
Der Anschluss wird in die Rückseite des PCs in die Tastaturbuchse des Mainboard gesteckt. Um das Kabel nicht falsch zustecken, befindet sich am Stecker ein Markierungspfeil oder eine Delle im Abschirmblech, der dann nach oben zeigen muss (/106/, S. 194 Anschluss der Tastatur).

PS/2

Abb. 05: Hier ist ein PS/2-Stecker zusehen.
Bei den neueren PCs wird die 6-polige Mini-DIN-Buchse (auch PS/2 genannt) als Tastatur- und Mausanschluss verwendet. Der PS/2-Anschluss ist zwar kleiner als der DIN-Anschluss, aber dafür hat er einen Kontakt mehr (den Kontakt 6: Reserved), weil sonst die Maus nicht funktionieren würde.
Wenn Sie etwas über die Maus wissen möchten, dann schauen sie unter PC Kabel --> serielles Kabel nach.

Belegung

Abb. 01: DIN-Anschluss
Abb. 04: PS/2-Anschluss

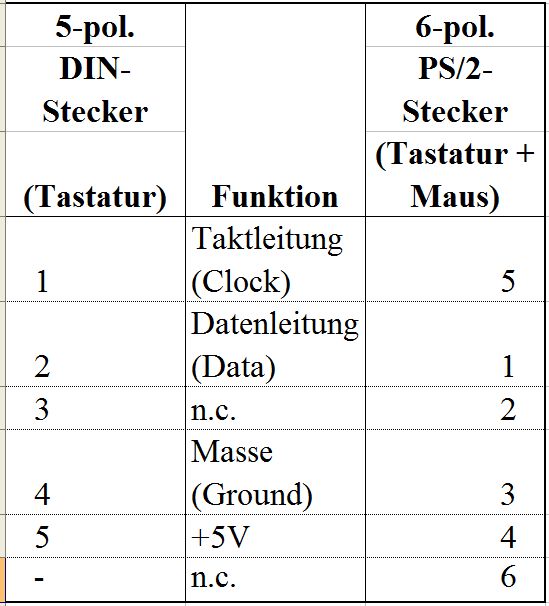

Abb. 08: Hier ist die Belegung der beiden Anschlüsse (DIN und PS/2) zusehen.
Die Datenübertragung erfolgt von der Tastatur zum PC seriell und dadurch wird eine Daten- und eine Taktleitung benötigt. Die Spannungsversorgung erfolgt vom PC über den +5V Anschluss. (/103/, S. 18: Übertragung der Daten)

PS/2 Notstromversorgung

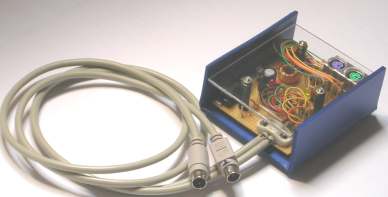

Abb. 02: Gesamtansicht
Abb. 01: Draufsicht

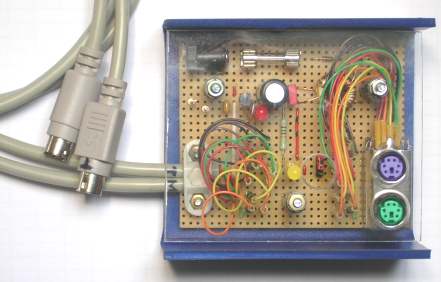

Abb. 03: Bestandteile
Ist eine externe Notstromversorgung für die Tastatur und Maus. Diese kommt zum Einsatz, wenn die interne Stromversorgung vom PC (Mainboard) nicht mehr funktioniert. Das tolle daran ist, man kann seinen PC weiterhin so verwenden ohne sich ein neues Mainboard zukaufen. Diese besteht aus (siehe Abb. 03):
  • Kleinspannungseingangsbuchse (1) mit Plus am Stift und Masse am Schirm für eine Eingangsspannung von +8V bis +30V.
  • rote LED (2), welche die Funktion der externen Stromversorgung anzeigt (Netzteil).
  • gelbe LED (3) zeigt die interne d.h. die vom PC gelieferte Stromversorgung an.
  • Jumper (4) Einstellung für:
    • externe Stromversorgung (Netzteil) und
    • interner Stromversorgung (Mainboard).
  • PS/2 Anschluss:
    • T-Kabel für Tastaturanschluss am PC und violette Buchse (5) für die Tastatur.
    • M-Kabel für Mausanschluss am PC und grüne Buchse (6) für die Maus.

Scan-Code

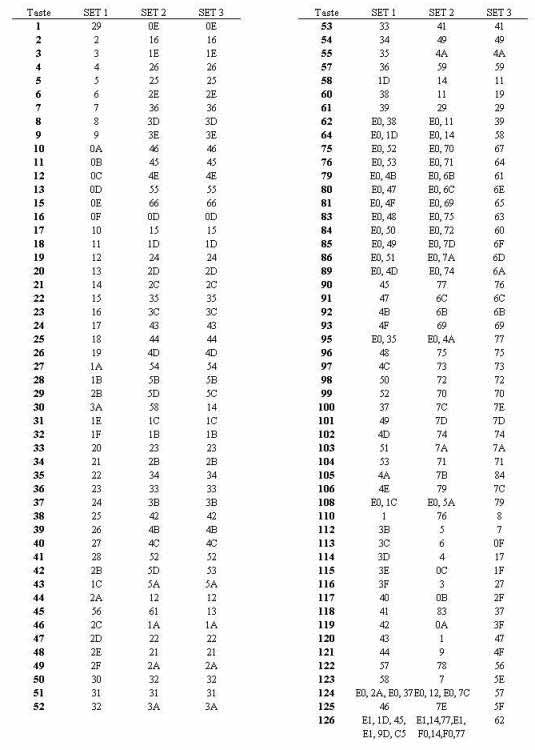

Abb. 07: Scan-Code
Durch eine Microcontroller wird in der Tastatur die Auswertung der Tasteninformation vorgenommen, um einen bestimmten Code zu generieren: den Tastatur-Scan-Code. Der Scan-Code wird in einem Zwischenspeicher gelegt, durch den Microcontroller weiterverarbeitet und an den PC geschickt und dort verarbeitet. (/103/, S. 18 Die Auswertung der Tasteninformation)

Hier ist der Scan-Code für den PC-Mode (SET 1), den AT-Mode (SET 2) und den MF2-Mode mit 102 Tasten (SET3) in hexadezimaler Darstellung zusehen. (/103/, S. 19 Scan-Code)
